在冶金、化工，建材、礦山，水泥廠等領域廣泛使用，大中型高壓鼠籠型異步電動，機拖動風機，高壓器、泵類機械。3000KW以下的電機，一般采用直接起動，或串電抗器起動，3000-10000KV的，電機一般采用自耦降壓起動，或變頻起動。

表1     ， 各種起動方式的比較。

序號 項目 ，直接起動 電抗器 ，自耦變壓， 可控硅變頻。




1 起動電流， 5-7 4-5 3-4 0.8-1.5。

2 起動過程，cosΦ 0.15-0.2 ，〈0.15 0.15-0.2 0.15-0.2。

3 母線壓降，ΔV 15% 10-15% 10-15% 〈10%。

4 電機起動轉矩 ，Km (0.55-0.72)Km (0.5-0.6)Km (0.8-1)Km。

5 電抗器電壓， 1 0.75-0.85 0.7-0.8 0.7。



直接起動最簡單，但起動電流大，對電網及電機沖擊厲害，機械沖擊也相當嚴重。因此，容易造成電機轉子斷條，或定子線圈燒毀，電機軸瓦或機械設備的，軸瓦燒毀情況也時有發生。為了最少地面對直接起動困難問題，操作者通過盡量少停車，或不停車的辦法來解決，因而造成電機工作時間空轉耗電，浪費嚴重。這種現象在我國冶金企業普通存在。




采用電抗器降壓起動方式，從某種角度講，可以小量降低電動機起動電流，但是本來電機起動時的低功率因數，（0.15-0.2），因串接電抗器而變得更低，因此對電力系統沒有太多的好處。母線壓降沒有明顯的減少。另外，電抗器降壓起動方式對電網，或機械的適應性較差，比如在電網電壓較低進，（枯水季或用電高峰期），電機輸出力矩無法克服，風機泵類機械的逐步升高，的阻力矩，因而無法使用電機起動到全速。這種情況下，電機長時間的大電流爬行，會千百萬電機或電抗器燒毀，或者電網跳閘。



自耦變壓器降壓起動方式，在大中型電機起動中使用較少。該起動方式同串聯電抗器起動方式，效果大體相同，但接線方式較為復雜。另外，采用自耦變壓器起動，具有一定的迷惑性，起動回路電流有明顯下降，但電機定子電流還是相當大，一般在5級左右，實際上對電機保護沒有太大的意義。


變頻起動方式，不管從技術上，還是從經濟角度都是，最奢侈的方案。該方案可以將起動電流降到，額定電流左右，但是，對于不需頻繁起動又不要調速，的大型動力設備來說，僅僅為了起動而投資，不太經濟。

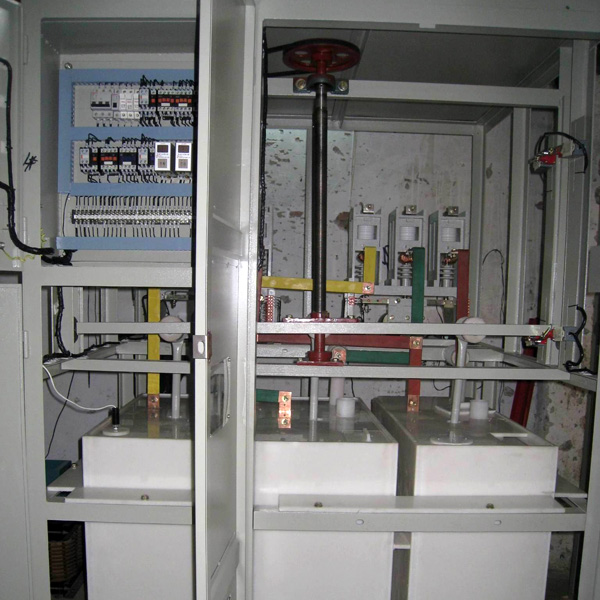

二、YLQ高壓籠型電機水電阻起動器。


本產品起動方式的本質，是電動機定子串接電阻器降壓起動，該電陰器具有以下特點。

第一，該電阻器使用特殊，介質做電阻串入起動回路。

第二，熱容量大。

三，技術性能分析。




該電阻器串于，電機定子回路，當電動機起動時電阻器內，電阻根據電機的起。

      動特性自動高速電阻值大小，使其隨著起動過程逐步降低，從而使電動機端電壓逐步升高，實現電動機的平穩起動。使用高壓籠型電機水電阻起動器，起動電動機，具有以下一些特性。
