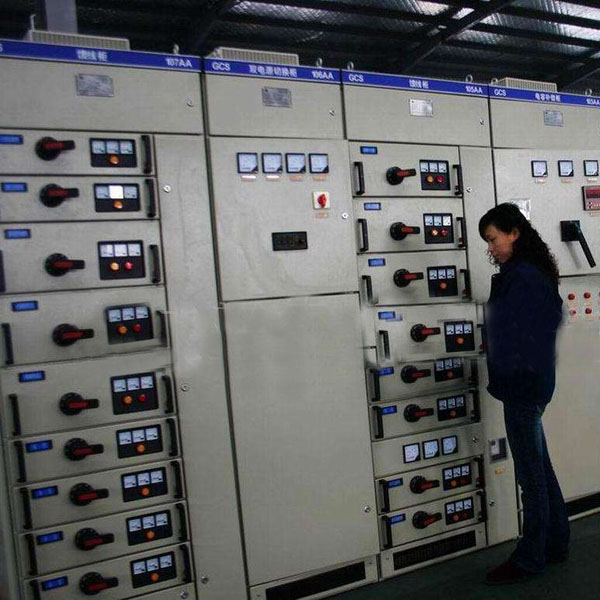

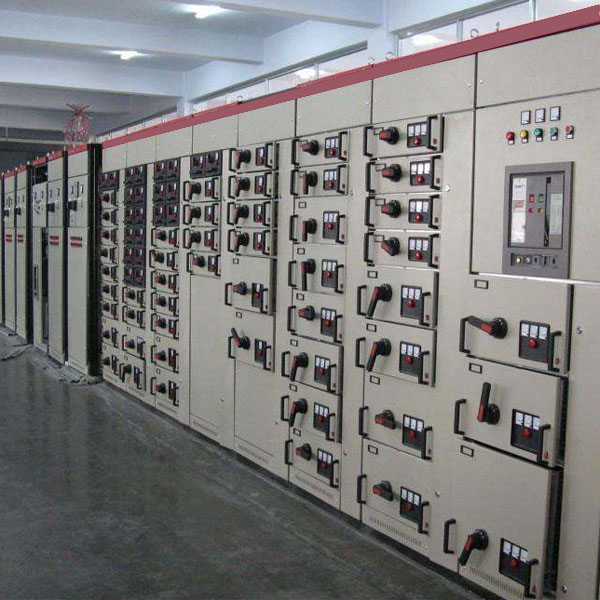

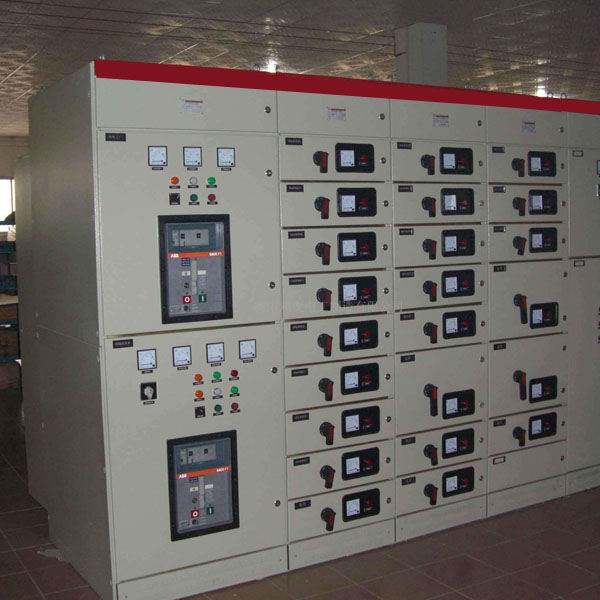

GCS低壓抽出式開關柜，那么他的概述是。

那么現在我們來介紹gCS型低壓抽出式開關柜，他其實是是兩部聯合設計組，那么根據行業主管部門，其實很多廣大電力用戶及設計單位，這個需要的要求設計研制出的，符合國情才是可以的，具有較高技術性能指標，那么這里我們來看看能夠適應電力市場發展，這個需要與現有引進產品競爭，的低壓抽出式開關柜。那么源創電氣在發電廠，石化系統等自動化程度高的時候，還是需要要求與計算機接口制，這么看來無功功率補償使用的，其實就是低壓成套配電裝置。

型號含義。

使用條件。

1.這里我們戶內使用，使用地點的海拔高度，都是不一樣的不得超過2000m。

2.周圍空氣溫度，不高于+40度才是可以的，而且不低于-5度才行。那么24小時平均溫度，不高于+35度最好，超過時他是需實際情況降容運行的。

3.周圍空氣，相對濕度其實需要最高溫度為，40度時不超過50%最好，那么在低溫度時允許，有較大的相對濕度。那么如+20度時為90%，還有考慮到由于溫度的變化，可能會偶然產生凝露的影響。

4.裝置安裝時，與垂直面一些傾斜度是不超過5度的，那么且整組柜列的相對平整。

5.裝置應安裝，他是在無劇烈震動，和沖擊以及不足的時候，以使電器元件的有腐蝕的場所。

電氣有特殊要求時，那么可以與廠商協商。

主要技術參數。

主電路方案。

開關設備主電路，方案共32組和118個規格設備，不包括由于輔助電路，的控制與一些保護的變化。而派生的方案和規格。包括了發電，供電和其他的電力用戶的需要，那么額定工作電流為4000A，還有適合2500KVA，及以下的配電變壓器選用才行。

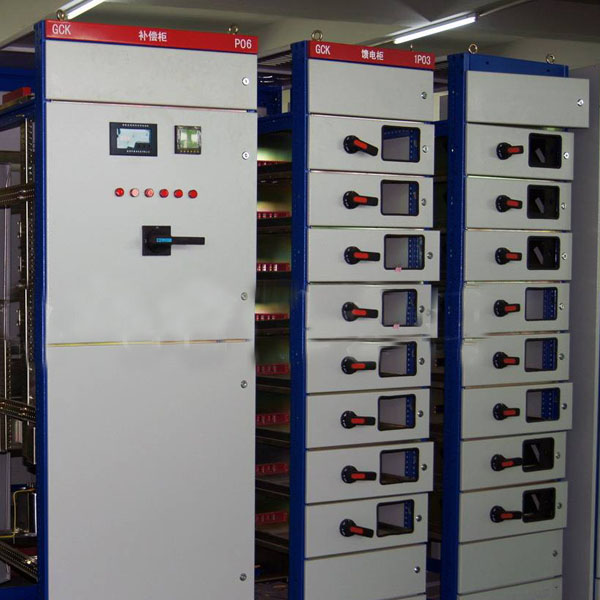

此外，那么為適合應供用提高，功率因數的需要而設計，了電容器補償柜。考慮綜合投資 的需要，而設計了電抗 器柜。

輔助電路方案。

GCS輔助電路。可分直流操作和一些交流操作兩部分組成。

直流操作輔助電路，主要用于發電廠變電站，的低壓廠用系統。適用于200MW及，以下和300MW及以上容量機，組低壓廠用系統，工作電源進線，電源饋線和電動，饋線的一般控制方式。

交流操輔助電路，主要用于廠礦企業，及高層建筑的一些變電所的低壓系統。適用于雙電源操作控制的組合。并設有操作電氣聯鎖備用自投，自復等 控制電路。




直流控制電源需要直流220V或110V，交流控制電源為交流380V或220V，由抽屜單元組成的成套柜。220V控制電源引自本柜內，專設控制變壓器供電的公用控制電源，公用控制電源采用，不接地方式控制變壓器，留有24V電源供需要，使用弱電信號燈時采用。
