源創變頻器在雕刻機上的應用有哪些

發布時間:2017-03-25

瀏覽量:0

發布人:未知

源創電氣公司為大家講解一下了。

一、雕刻機的功能需求:
1.控制方式選擇用V/F控制,多段V/F曲線。
2.需要端子控制作為命令源,二線式端子控制:只需一個正轉命令FWD(XF輸入)。
3.※頻率源為模擬量設定(電腦控制板輸出0~10VDC),只需要從V1端口輸入頻率指令即可。
4.最高運行轉速一般在24000r/min,換算變頻器的運行頻率為400Hz(2級的高速電機),最低的切削轉速為2000r/min,
我們用650Hz的非標可以很好的滿足其要求。
5.加速和減速時間根據客戶自身需求,一般在20~30s,因運行的轉速比較高,所以需要帶制動單元的變頻器。
6.需要故障信號輸出信號和故障復位信號(兩組可編程繼電器輸出,X1-X7多功能端子均可作復位輸入)。
二、雕刻機的性能需求:
1.全速度范圍內速度波動小。
2.低速力矩大,可以保證低轉速切削。
3.加減速的時間盡量短。

最低的切削轉速可以在500r/min以下。我司CFC710系列變頻器可以做多段VF曲線,可以很好的控制高低速的不同轉矩提升,因此能很好的滿足高速雕刻機上的要求。單從功能上講,我司的CFC610系列變頻器也可以滿足其要求。
具體的調試參數(針對額定頻率400Hz,額定電壓380V,額定轉速24000):

序號 參數代碼 設定值 功能說明 備注
1 F000 1 運行命令方式為外部端子啟動
2 F001 2 頻率設定通道為端子電壓V1模擬輸入
3 F004 400HZ 上限頻率為400HZ
4 F045 400HZ 上限對應頻率為400HZ
5 F006 20-30S 加速時間 根據實際生產工藝需求進行設定
6 F007 20-30S 減速時間
7 F018 2 電機級數
8 F019 400HZ 電機額定頻率
9 F020 380V 電機額定電壓

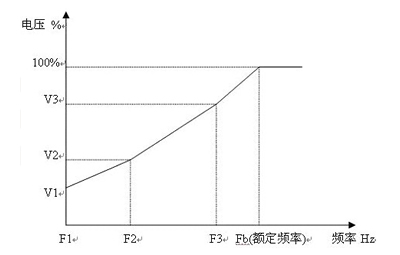

10 F021 2 多點自定義V/F曲線
11 F023 300HZ V/F頻率點3 根據實際情況可以對F023-F028進行適當調整,保證其在切削狀態下不過流。

12 F024 75%-80% V/F電壓點3
13 F025 100HZ V/F頻率點2
14 F026 26%-30% V/F電壓點2
15 F027 0HZ V/F頻率點1
16 F028 2%-4% V/F電壓點1
