在高低壓電氣成套設備中，斷路器是其中必不可少的一種元器件，或許你可能對“斷路器”這個詞很陌生，但是它的另外一個名字你肯定會很熟悉，那就是自動開關或者空氣開關。它的作用十分重要，用于低壓配電電路中不頻繁的通斷控制，而且在電路發生短路、過載或欠電壓等故障時，能自動分斷故障電路，起到了控制兼保護的作用！

下面源創電氣小編，帶你了解一下斷路器的結構和工作原理！

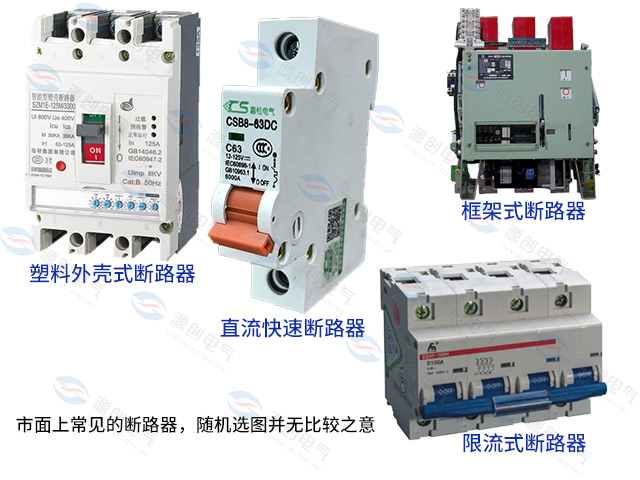

斷路器的種類繁多，按其用途和結構特點可分為框架式斷路器、塑料外殼式斷路器、直流快速斷路器和限流式斷路器等。框架式斷路器主要用作配電線路的保護開關，而塑料外殼式斷路器除可用作配電線路的保護開關外，還可用作電動機、照明電路及電熱電路的控制開關。

下面以塑殼斷路器為例簡單介紹斷路器的結構、工作原理、使用與選用方法。

>>>>斷路器的結構和工作原理

斷路器主要由3個基本部分組成，即觸頭、滅弧系統和各種脫扣器，包括過電流脫扣器、失壓（欠電壓）脫扣器、熱脫扣器、分勵脫扣器和自由脫扣器。

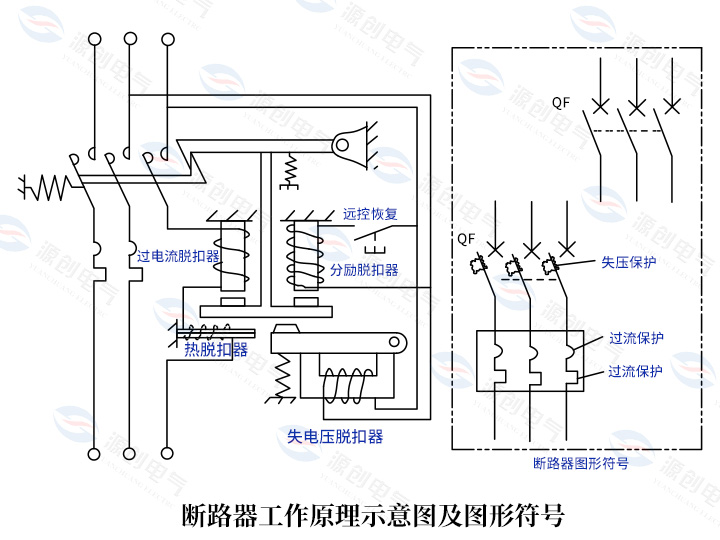

下圖是斷路器工作原理示意圖及圖形符號。斷路器開關是靠操作機構手動或電動合閘的，觸頭閉合后，自由脫扣機構將觸頭鎖在合閘位置上。當電路發生上述故障時，通過各自的脫扣器使自由脫扣機構動作，自動跳閘以實現保護作用。分勵脫扣器則作為遠距離控制分斷電路之用。

過電流脫扣器用于線路的短路和過電流保護，當線路的電流大于整定的電流值時，過電流脫扣器所產生的電磁力使掛鉤脫扣，動觸點在彈簧的拉力下迅速斷開，實現短路器的跳閘功能。

熱脫扣器用于線路的過負荷保護，工作原理和熱繼電器相同。

失壓（欠電壓）脫扣器用于失壓保護，如前圖所示，失壓脫扣器的線圈直接接在電源上，處于吸合狀態，斷路器可以正常合閘；當停電或電壓很低時，失壓脫扣器的吸力小于彈簧的反力，彈簧使動鐵心向上使掛鉤脫扣，實現短路器的跳閘功能。

分勵脫扣器用于遠方跳閘，當在遠方按下按鈕時，分勵脫扣器得電產生電磁力，使其脫扣跳閘。

不同斷路器的保護是不同的，使用時應根據需要選用。在圖形符號中也可以標注其保護方式，如前圖所示，斷路器圖形符號中標注了失壓、過負荷、過電流3種保護方式。



>>>>低壓斷路器選型原則


低壓斷路器的選擇應從以下幾方面考慮：


（1）斷路器類型的選擇：應根據使用場合和保護要求來選擇。如一般選用塑殼式；短路電流很大時選用限流型；額定電流比較大或有選擇性保護要求時選用框架式；控制和保護含有半導體器件的直流電路時應選用直流快速斷路器等。

（2）斷路器額定電壓、額定電流應大于或等于線路、設備的正常工作電壓、工作電流。

（3）斷路器極限通斷能力大于或等于電路最大短路電流。

（4）欠電壓脫扣器額定電壓等于線路額定電壓。

（5）過電流脫扣器的額定電流大于或等于線路的最大負載電流。
