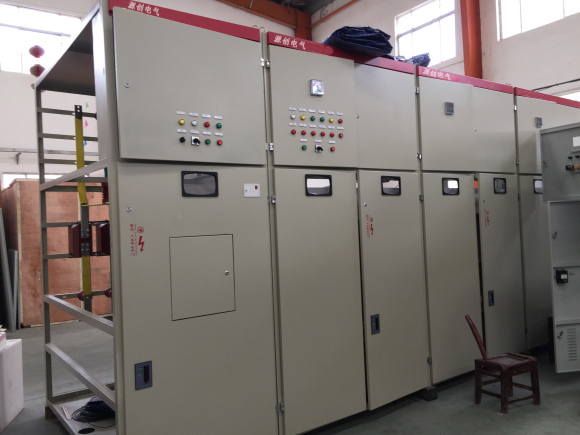

襄陽高壓水阻柜在各大工礦企業得到普及使用

水阻柜，別名水阻，又被稱為液阻柜，液阻起動柜,水電阻啟動柜在國內各大工礦企業大量普及使用。高壓液阻起動柜在當今大容量電機上得到廣泛的應用，現階段比較適合中國的國情。由于電動機直接起動時，起動電流會達到電機額定電流的7~8倍，一般上一級變壓器的容量都承受不了，特別是大功率的電機，必須加裝起動設備，否則會造成變壓器局部下跳閘。

高壓水阻柜內部結構：

若以溫度改變阻值，其柜內部主要包括：

1、 旁路柜：主要是起動完畢后，將水阻柜短接。

按一次原理的不同，和短接接觸器的數量，有的在短接后將水阻完全拖開的，有的在短接后，水阻仍然帶電。

根據客戶需要，選擇真空斷路器或者真空接觸器。真空斷路器需要分、合閘操作，而真空接觸器又分為電保持和機械保持式，電保持不需另增加分閘操作，掉電即分閘，而機械保持式需要分閘操作。

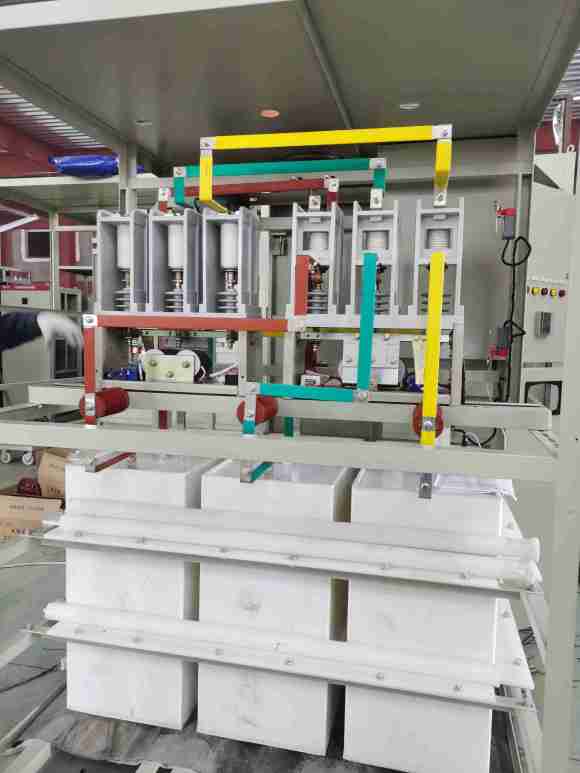

2、 水阻柜主體：主要包括3個獨立的水箱，水箱底部有一固定的銅極板，水箱 上部有一固定的銅極板，分別引出進出一次線。

主要根據電機大小，計算需要的散熱液體體積，則柜體體積有大有小。例如電機在10MW，則水阻柜主體可能達到10米*2米*4米。

若以極板升降改變阻值，其柜內部主要包括：水箱（三相分開），一套極板，極板升降電機和相應的軸承，及短接接觸器（短接的接觸器也應客戶需要）PLC等。

高壓水阻柜的運行使用：

1、若以溫度改變阻值：

待廠家調試完后，每個極板都浸泡在水中，水中加入了根據計算的電解粉。起動時，通電后，則水阻內，溫度逐漸升高，電解液分子活動加劇，極板之間的電阻值逐步減小，電機端的電壓逐步由低到高，根據調整的時間，起動完畢后，短接接觸器短接，起動完成，水阻被甩開。此種原理的水阻，電機進行連續重起時，由于每次重起時，水溫不一致，因此其啟動特性會有差異。在啟動時間間隔較長的情況下，其啟動特性基本可保持一致。

若以極板升降改變阻值：

待廠家調試完后，每個極板都浸泡在水中，水中加入了根據計算的電解粉。起動前，上極板在最上面，起動時，上極板在升降電機的帶動下，逐步下移，（有的設置是下移幾秒，停幾秒，繼續下移，重復）則兩極板之間的距離減小，相應的兩極板之間的電阻值減小，則電機端的電壓逐步由低到高，當上極板移動到最下限位時，短接接觸器短接。與此同時，上極板開始往上回升，升到最上限位時，起動完成。此運力的水阻，電機連續啟動時，啟動特性差別不會很大，但是伺服電機等部件造成水阻為維護量略上升。

水電阻已經做到10MW以上，所以在我們所涉及的功率范圍以上兩種與變頻配合使用，問題都不大。
